Bộ lưu điện trung tâm dữ liệu dạng mô-đun có khả năng mở rộng MPS60K-15U công suất 60kVA
- Mã sản phẩm:MPS60K-15U
- Xuất sứ: China
- Trạng thái: Còn hàng
Mô tả sản phẩm:UPS 600KVA Online thích hợp thiết bị mạng, thiết bị viễn thông truyền hình, an ninh quốc phòng, Bệnh Viện…
Bộ Lưu Điện UPS 60kVA 3 Phase Online
Hệ thống UPS trung tâm dữ liệu dạng mô-đun có khả năng mở rộng Prostar MPS60K-15U công suất 60kVA là một hệ thống UPS dạng mô-đun có độ tin cậy cao và khả năng mở rộng, được thiết kế để đảm bảo bảo vệ nguồn điện liền mạch cho các trung tâm dữ liệu và cơ sở hạ tầng quan trọng.
Bộ nguồn UPS trung tâm dữ liệu 60kVA được thiết kế với khả năng mở rộng, cho phép người dùng tăng dần công suất khi trung tâm dữ liệu phát triển mà không cần thay thế toàn bộ hệ thống. Cách tiếp cận theo mô-đun này giúp giảm thiểu thời gian ngừng hoạt động và tối đa hóa lợi tức đầu tư.
Nhờ tận dụng công nghệ tiên tiến, bộ lưu điện UPS trung tâm dữ liệu có khả năng mở rộng này hoạt động ở mức hiệu suất ấn tượng, giảm tiêu thụ năng lượng và chi phí vận hành. Nó có chế độ tiết kiệm năng lượng giúp tăng cường hiệu suất hơn nữa bằng cách bỏ qua bộ biến tần trong điều kiện điện lưới ổn định, đồng thời vẫn cung cấp khả năng bảo vệ chống lại các xung điện và đột biến điện áp.
Thông số kỹ thuật

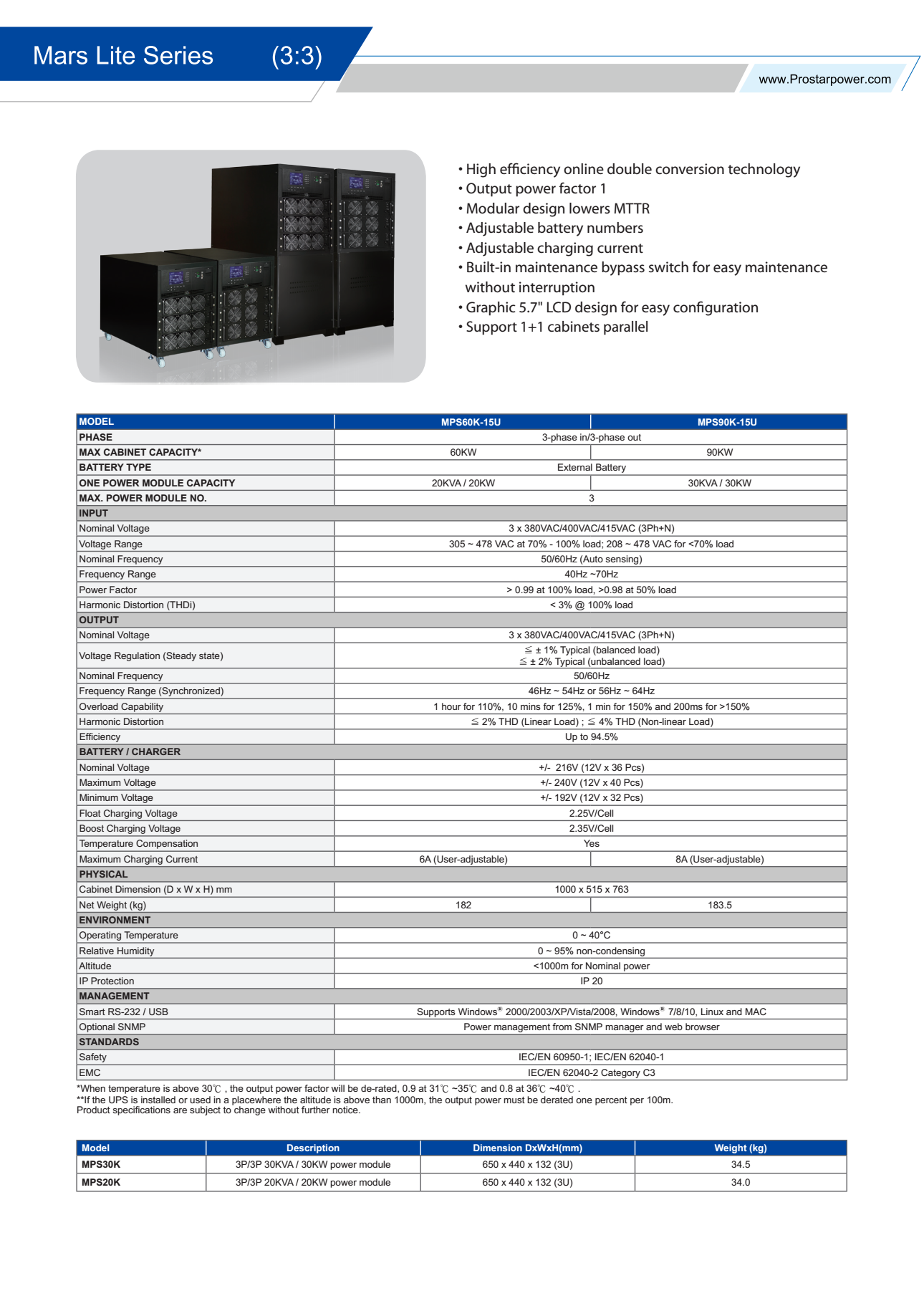

CATALOG
BỘ LƯU ĐIỆN UPS Prostar 60 – 90KVA
Xem trước / Tải về
Prostar Mars Lite Series 15U Modular UPS 60KVA – 90KVA Brochue
Catalogue có thể thay đổi
Tính năng
Đặc điểm của bộ lưu điện UPS trung tâm dữ liệu 60kVA
Thiết kế nhỏ gọn
Mặc dù có công suất mạnh mẽ, UPS dạng mô-đun này lại có kích thước nhỏ gọn, lý tưởng cho những môi trường hạn chế về không gian. Bạn có thể cấu hình nó theo kiểu gắn trên giá đỡ hoặc dạng độc lập, giúp nó thích ứng với nhiều yêu cầu lắp đặt khác nhau.
Công nghệ chuyển đổi kép trực tuyến hiệu quả cao
Bằng cách sử dụng công nghệ chuyển đổi kép trực tuyến, bộ lưu điện trung tâm dữ liệu đạt được hiệu suất năng lượng cao đồng thời cung cấp đầu ra sóng sin thuần túy, đảm bảo nguồn điện ổn định cho các thiết bị nhạy cảm.
Hệ số công suất đầu ra 1
Hệ thống này cung cấp hệ số công suất bằng 1 (PF 1.0), tối đa hóa hiệu suất đầu ra điện năng và hỗ trợ hiệu quả tất cả các tải được kết nối.
Bảo vệ đa cấp
Hệ thống UPS cung cấp khả năng bảo vệ đa tầng chống lại các sự cố điện như tăng giảm điện áp đột ngột và quá áp. Điều này đảm bảo thiết bị được kết nối nhận được nguồn điện sạch, giảm nguy cơ hư hỏng do sự cố điện.
Giao diện truyền thông
Được trang bị nhiều cổng giao tiếp, bao gồm RS232, USB, Ethernet và kết nối nối tiếp, UPS cho phép tích hợp liền mạch với cơ sở hạ tầng và hệ thống giám sát hiện có. Các thẻ SNMP tùy chọn cho phép giám sát và quản lý từ xa qua mạng.
Chuông báo động và đèn LED báo hiệu
Hệ thống cảnh báo bằng âm thanh rõ ràng và các chỉ báo trực quan cung cấp phản hồi tức thì về trạng thái của UPS và bất kỳ sự cố tiềm ẩn nào, giúp người vận hành kịp thời thực hiện các biện pháp khắc phục.
Số lượng pin có thể điều chỉnh
Khả năng điều chỉnh số lượng pin cho phép cấu hình nguồn điện tùy chỉnh, tối ưu hóa việc sử dụng và lưu trữ pin.
Hỗ trợ song song tủ 1+1
Để tăng cường khả năng dự phòng và mở rộng dung lượng, bộ nguồn UPS dạng mô-đun hỗ trợ hoạt động song song trong cấu hình tủ 1+1, cung cấp các giải pháp nguồn điện có thể mở rộng cho cơ sở hạ tầng đang phát triển.
Giới thiệu về hệ thống UPS dạng mô-đun
Phía trước bộ UPS có giao diện điều khiển (màn hình LCD), các khe cắm giao tiếp, các cổng giao tiếp và 3 khe cắm mô-đun nguồn.
Tất cả các hộp đấu dây đều được bố trí ở phía sau tủ. Các tấm bên được khóa bằng vít. Bánh xe ở phía dưới tủ UPS có thể được sử dụng để di chuyển trong khoảng cách ngắn. Có hai chân đế điều chỉnh độ cao để cố định và ổn định tủ UPS trên mặt đất.
Khối đấu nối dây UPS dạng mô-đun
Khi thảo luận về các khối đấu dây của một bộ UPS dạng mô-đun như MPS60K-15U, điều quan trọng là phải hiểu cách các thành phần này hỗ trợ việc kết nối và quản lý phân phối điện. Các khối đấu dây đóng vai trò là điểm kết nối dây với UPS cho cả nguồn điện đầu vào và đầu ra, cũng như cho các chức năng phụ trợ tùy chọn như kết nối pin và thiết bị giám sát bên ngoài.
Khi đấu nối dây vào các khối đầu nối, hãy đảm bảo rằng:
- Kích thước dây dẫn phù hợp được sử dụng cho ứng dụng này.
- Các mối nối được thiết kế chắc chắn và kín để ngăn ngừa hiện tượng tiếp xúc lỏng lẻo có thể dẫn đến quá nhiệt hoặc dẫn điện kém.
- Tất cả các kết nối đều tuân thủ thông số kỹ thuật của nhà sản xuất UPS và các quy định về điện địa phương.
- Mỗi sợi dây đều được dán nhãn đúng cách để dễ nhận biết và bảo trì trong tương lai.
Kết nối pin ngoài
Pin ngoài có thể kéo dài đáng kể thời gian hoạt động của UPS, tùy thuộc vào dung lượng và số lượng pin được lắp đặt.
Bản vẽ lắp đặt UPS
Lắp đặt mô-đun nguồn UPS dạng mô-đun
Mô-đun nguồn 20 kVA có phần cứng và khả năng điều khiển độc lập, có thể hoạt động và phối hợp với các mô-đun khác trong hệ thống. Xem chi tiết:
Hệ thống UPS ba pha dạng mô-đun có khả năng mở rộng MPS20K, công suất 20 kW.
Cảnh báo: Các mô-đun nguồn được lắp đặt trong cùng một tủ phải có cùng công suất định mức.
Một. Truy cập vào khoang mô-đun
- Xác định vị trí khoang chứa mô-đun : Xác định khe hoặc khoang trống bên trong khung máy UPS và lắp đặt mô-đun nguồn mới vào đó.
- Loại bỏ vật cản : Loại bỏ mọi vật cản có thể gây trở ngại cho việc lắp đặt, chẳng hạn như nắp đậy hoặc tấm chắn.
Hai. Chuẩn bị mô-đun nguồn
- Kiểm tra mô-đun : Hãy kiểm tra xem mô-đun nguồn có bị hư hỏng không và có đáp ứng các thông số kỹ thuật cần thiết cho hệ thống UPS của bạn hay không.
- Chuẩn bị các đầu nối : Nếu mô-đun có các đầu nối được đấu dây sẵn, hãy đảm bảo chúng sẵn sàng để cắm vào UPS.
Ba. Lắp đặt mô-đun nguồn
- Điều chỉnh vị trí công tắc DIP để thiết lập địa chỉ mô-đun khác nhau.
- Đặt công tắc sẵn sàng ở mặt trước của mô-đun sang vị trí mở khóa.
- Căn chỉnh mô-đun nguồn sao cho khớp với khe cắm.
- Sau khi căn chỉnh, nhẹ nhàng đẩy mô-đun vào đúng vị trí cho đến khi nghe thấy tiếng “tách” hoặc khớp chắc chắn. Vặn chặt các ốc vít hoặc kẹp giữ mô-đun ở đúng vị trí.
- Chuyển công tắc sẵn sàng sang vị trí khóa.
Bốn. Kết nối các dây cáp
- Kết nối dây dẫn bên trong : Kết nối tất cả các dây dẫn hoặc đầu nối bên trong từ mô-đun nguồn đến khung máy UPS. Đảm bảo tất cả các kết nối đều chắc chắn và an toàn.
- Kết nối pin : Nếu mô-đun có các kết nối pin, hãy kết nối chúng theo hướng dẫn của nhà sản xuất. Hãy chú ý kỹ đến cực tính (cực dương và cực âm).
- Dây tín hiệu và điều khiển : Kết nối bất kỳ dây tín hiệu hoặc điều khiển nào cần thiết cho hoạt động đúng cách của mô-đun.
Năm. Hoàn tất cài đặt
- Kiểm tra các kết nối : Kiểm tra kỹ tất cả các kết nối để đảm bảo chúng chắc chắn và được thực hiện đúng cách.
- Lắp lại các tấm ốp : Lắp lại các tấm ốp hoặc nắp đậy đã tháo ra, đảm bảo chúng được căn chỉnh và cố định đúng cách.
- Kiểm tra quá trình lắp đặt : Bật nguồn UPS và xác minh rằng mô-đun nguồn mới được nhận diện và hoạt động chính xác. Giám sát UPS thông qua màn hình hoặc phần mềm quản lý để xác nhận hoạt động bình thường.
